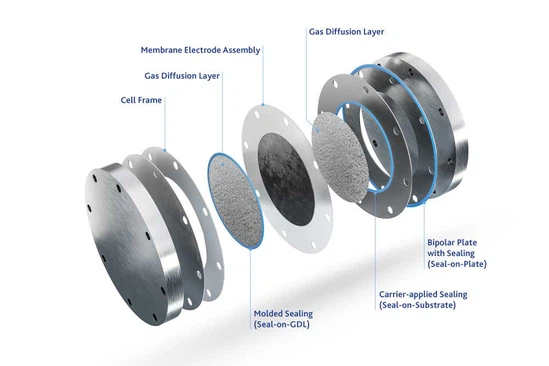

PEM (Proton Exchange Membrane) rafgreiningartæki samanstendur af nokkrum hlutum, þar á meðal:
Raflausnhimna: Þetta er þunn, róteindaleiðandi himna sem aðskilur rafskauts- og bakskautshólf í rafgreiningartækinu. Það leyfir aðeins jákvætt hlaðnum vetnisjónum (róteindum) að fara í gegnum á meðan það hindrar neikvætt hlaðnar rafeindir.
Rafskaut: Þetta er rafskautið þar sem vatn er oxað til að framleiða súrefnisgas og jákvætt hlaðnar vetnisjónir (róteindir). Rafskautið er venjulega gert úr tæringarþolnum málmi, eins og títan eða platínu.
Bakskaut: Þetta er rafskautið þar sem jákvætt hlaðnar vetnisjónir (róteindir) og neikvætt hlaðnar rafeindir sameinast og framleiða vetnisgas. Bakskautið er einnig venjulega gert úr tæringarþolnum málmi, eins og platínu.
Tvískauta plötur: Þetta eru þunnar, flatar plötur sem þjóna sem rafskaut í rafgreiningartækinu og hjálpa einnig til við að dreifa vetni og súrefnislofttegundum jafnt. Tvískauta plöturnar eru venjulega gerðar úr leiðandi efni, svo sem grafít eða ryðfríu stáli.
Gasdreifingarlög (GDL): Þetta eru gljúp, rafleiðandi efni sem eru sett á milli tvískauta plötunna og rafskauts- og bakskautskautanna til að hjálpa til við að dreifa hvarfefnalofttegundunum jafnt og fjarlægja afurðarlofttegundirnar frá hvarfstöðum.
Endaplötur og innsigli: Þessir íhlutir eru notaðir til að tryggja loftþétta innsigli fyrir rafgreiningartækið, sem kemur í veg fyrir leka hvarfefnisins og afurðalofttegunda.
Á heildina litið gerir samsetning þessara íhluta PEM rafgreiningartækinu kleift að kljúfa vatn í vetnis- og súrefnislofttegundir með mikilli skilvirkni og áreiðanleika.
